单向隔爆阀_吴江天吴特种安全阀有限公司

工作原理：

在系统正常操作条件下，内部的节气闸刀因气流而浮起来，隔爆阀打开；在系统停止状况，节气闸刀因其自重而依靠在入口侧的倾斜端面上；如果在允许情况下，在隔爆阀的出口侧发生爆燃或爆炸，因背压增加，气流反向流动，使得节气闸刀关闭，爆炸发生的压力波会使节气闸刀紧闭于入口侧的倾斜端面上，从而阻止爆炸传播到上游管道和设备，起到隔离的作用。

产品特点优势：

1.材质：碳钢或不锈钢；

2.适用最大爆燃指数Kst值可达400bar.m/s（ST1/ST2/ST3类粉尘）；

3.距离除尘器安装距离：2m（Size<=DN400），3m（DN450<=Size<=DN1000）;

4.适用于：有机粉尘、金属粉尘（尺寸<=DN700）;

5.适用于最大泄爆压力Pred,max值：0.5bar（Size<=DN700）,0.25bar（DN800<=Size<=DN1000）;

6.尺寸：DN160-DN1000；

7.行业内最小的压力损失或压力降，最大压力降200Pa；

8.可配位置开关和粉尘聚积传感器；

9.水平安装，负压系统，单向隔爆；

10带自锁机构，手动复位。防止回火，安全可靠；

11.自动管道安装配对法兰片，安装方便；

12.执行标准：欧盟最新标准EN16447-2014；符合NFPA69标准要求。

单向隔爆阀规格参数

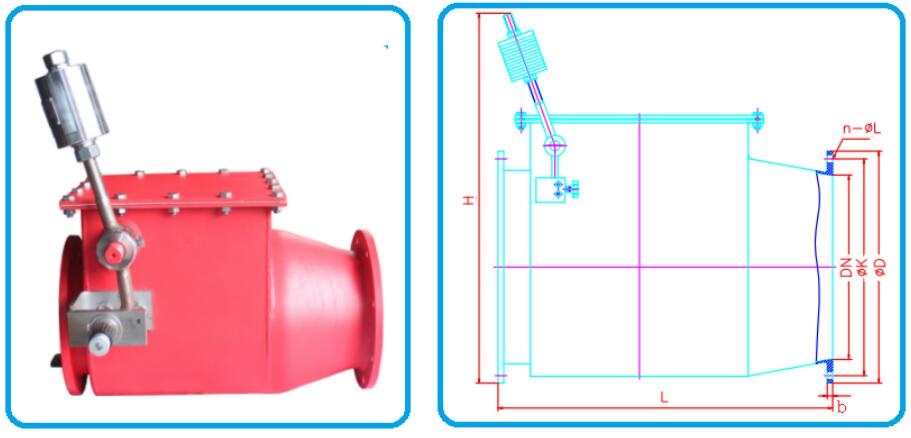

型号规格	结构长度L (mm)	法兰外径 φD (mm)	法兰中心孔φK (mm)	法兰孔n-φL	法兰厚度 b (mm)	高度 H (mm)	Pred.max (bar)	爆炸等级	压降20m/s (Pa)
TWB-FLAP-100	320	180	150	4-12	6	395	1.5	St1,St2	180
TWB-FLAP-125	350	205	175	6-12	6	425	0.9	St1,St2	180
TWB-FLAP-150	380	215	190	8-12	6	460	0.9	St1,St2	190
TWB-FLAP-200	440	285	260	12-12	6	592	0.9	St1,St2	200
TWB-FLAP-250	510	340	310	12-14	6	650	0.9	St1,St2	210
TWB-FLAP-300	630	400	370	12-14	6	770	0.9	St1,St2	220
TWB-FLAP-350	675	450	420	16-14	6	830	0.65	St1	230
TWB-FLAP-400	750	500	470	16-14	10	880	0.65	St1	240
TWB-FLAP-450	825	550	520	16-14	10	940	0.65	St1	250
TWB-FLAP-500	900	600	570	20-14	10	1120	0.65	St1	265
TWB-FLAP-550	950	650	620	20-14	10	1175	0.65	St1	265
TWB-FLAP-600	1090	700	670	20-14	10	1210	0.65	St1	270
TWB-FLAP-650	1190	750	720	24-14	10	1310	0.65	St1	300
TWB-FLAP-700	1190	800	770	24-14	10	1310	0.45	St1	350
TWB-FLAP-750	1246	850	820	32-14	10	1375	0.45	St1	390
TWB-FLAP-800	1320	900	870	32-14	10	1400	0.45	St1	400
TWB-FLAP-850	1380	950	920	32-14	10	1480	0.45	St1	450
TWB-FLAP-900	1470	1000	970	32-14	10	1505	0.45	St1	500
TWB-FLAP-950	1550	1050	1020	36-14	10	1610	0.45	St1	500
TWB-FLAP-1000	1625	1100	1070	36-14	15	1705	0.45	St1	500

单向隔爆阀规格参数
