安全阀的选用

闫正伟

   1、 安全阀型号编制方法

  标准的阀门型号是按机械部标准JB/T308《阀门型号编制方法》进行编制，它由下列六个组成部分

对于低温（低于—40℃）在安全阀代号前加D，保温夹套式加B，带波纹管加W，抗硫加K

（1）连接形式代号：

（2）结构形式代号

（3）阀座密封面或衬里材料代号用汉语拼音字母表示

由阀体直接加工的阀座密封面材料用W表示，当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。

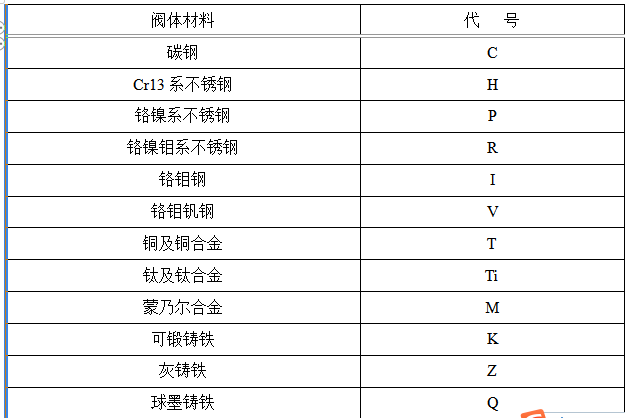

（4）阀体材料代号用汉语拼音字母表示

注：PN≤16的灰铸铁和PN≥25的碳素钢阀体省略本代号。

 2、安全阀的进出口通径与压力级

（1）安全阀进出口通径的规定

  考虑到气体用安全阀排放时，介质从安全阀进口端经过流道部分泄放到体腔时，将发生压力降，体积膨胀以及流速增大等现象。因此，为了减小介质的流动阻力及防止体腔压力超过允许值，所以全启式安全阀的出口通径要大于进口通径。对于微启式安全阀，由于其排量受开启度限制，而且又多数使用在不可压缩的液体介质，通常取相同的进出口通径。

  在JB2202《弹簧式安全阀参数》标准中，关于安全阀进出口通径，作如下规定：

安全阀公称通径指进口通径

（2）安全阀进出口法兰的压力级

 安全阀的进口和出口公别处于介质的高压侧和低压侧。帮其连接法兰也相应地采用不同的压力级别。按照JB2202《弹簧式安全阀参数》标准的规定，进口法兰压力等级采用安全阀的公称压力，而出口法兰的确良压力级则采用较低的压力级。具体规定如下：

注：如用户没有规定，公称压力PN40以上采用FM面

 3、安全阀公称压力与工作压力

（1）公称压力

安全阀的公称压力的含义与其它阀门相同，是指温度在于200℃时阀门所允许承受的最高工作压力。在同一公称压力下，当工作温度提高时，其最大工作压力则相应降低，在选用安全阀时应根据阀门的材料、工作温度和最大工作压力按按温度压力表来确定阀门的公称压力。

（2）工作压力

安全阀的工作压力与公称压力以及弹簧的工作压力级有完全不同的含义，不能混为一谈。工作压力是指安全阀正常运行时，阀门所承受的静压力，它与被保护的系统或设备的工作压力是相同的。而弹簧工作压力级则是指某一根弹簧所允许使用的工作压力范围。在该压力范围内，安全阀的整定压力可以通过改变弹簧的预紧压缩量进行调节。同一公称压力的安全阀，根据弹簧设计要求，可以公为多种不同的工作压力级。具体划分按制造厂的生产水平而定。

4、安全阀公称通径的选择

安全阀的公称通径应根据被保护系统所必需的排放量来确定。即所选用安全阀的额定排量应大于并尽可能接近必须的排放量。被保护系统所必需的排放量是指系统发生异常超压时，为了防止过分超压所必须排出的介质量，它是由系统或设备的工作条件、容量以及可能引超压的原因等因素来决定。

确定安全阀公称通径的具体步骤是：

（1）根据《容规》或API520确定安全阀的必须排量；

（2）根据必须排量通过《容规》附件五中的公式计算安全阀的最小流道面积。

（3）根据计算所得的面积，选取相应的安全阀公称通径DN。所选用安全阀阀座的喉部截面积应等于或略大于安全阀流道最小流通面积的计算值。具体可查厂家的样本。

 5、选用安全阀应注意的其它事项

（1）材质的确定

  选用安全阀的材质应考虑介质的工作温度、工作压力、介质性质和材料的工艺性、经济性等多种因素。一般情况下用户可根据制造厂提供的不同型号安全阀的适用温度、压力范围以及适用介质等进行选用。

（2）特殊结构安全阀的选用

A、带散热架的安全阀

这类安全阀一般用于介质温度较高的场合，以便使弹簧腔内的温度降低。通常，当封闭式安全阀使用温度超过期300℃，以及不封闭式安全阀使用温度超过350℃时，应选用带散热架的安全阀。

B、波纹管安全阀

  对承受有附加背压力的安全阀，而且背压变化量超过整定压力的确良10%时，应选用这类安全阀。另外对使用于有腐蚀性介质的安全阀，为了防止弹簧及导向机构受介质腐蚀，也应选用波纹安全阀。

（3）常规式安全阀订货须知

订购一般安全阀应注明下列事项：

A、安全阀的型号、公称通径

B、安全阀的整定压力

（4）特殊安全阀订货须知

对于特殊安全阀，除了注明安全阀型号、规格、整定压力为，还须注明以下各项：

A、阀门进出口法兰标准、等级、法兰密封面型式；

B、使用介质工况、必需排量
C、阀门承受背压的类型有数值；

D、封闭式或开放式；

E、是否带提升扳手。
