在现代工业系统中,安全阀(Safety Valve)作为压力容器、管道和设备的“最后一道防线”,是保障人员安全、防止灾难性事故的核心装置。从化工厂的反应釜到核电站的蒸汽管道,从家用热水器到航天器的燃料系统,安全阀以其精密的设计和可靠的性能,默默守护着无数关键场景的安全运行。
安全阀的核心功能是超压保护。当系统内部压力因故障(如冷却失效、化学反应失控或外部热源异常)超过预设安全值时,安全阀自动开启泄放介质,将压力降至安全范围后重新闭合。这种“开-闭”循环机制不仅需要极高的灵敏度,还必须确保密封性以避免介质泄漏。
工作原理基于力学平衡:以最常见的弹簧式安全阀为例,阀瓣受弹簧预紧力作用压紧阀座。当介质压力超过弹簧力时,阀瓣抬起释放压力;压力回落时弹簧力推动阀瓣复位。这一过程通常在毫秒级完成,展现了机械设计的精妙。

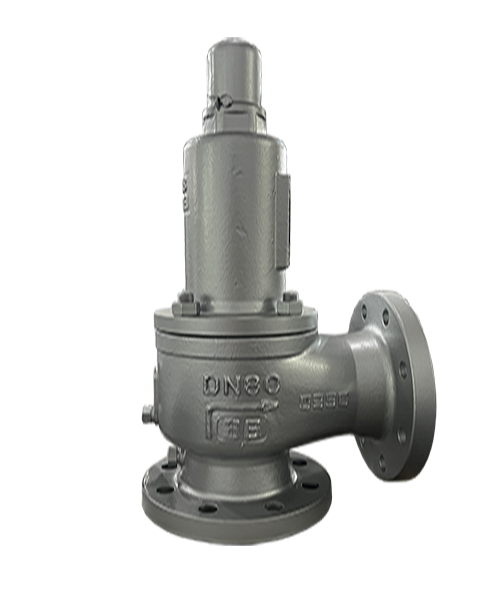

弹簧式安全阀
主流设计,适用于中低压场景。通过调节弹簧压缩量设定起跳压力,结构紧凑但弹簧性能易受温度影响。最新型号采用波纹管隔离弹簧腔,避免介质腐蚀。
杠杆重锤式安全阀
利用杠杆原理以重锤替代弹簧,适用于高温高压蒸汽系统(如火力发电厂)。起跳压力更稳定,但体积庞大,已逐步被先导式安全阀取代。
先导式安全阀
采用“主阀+先导阀”的二级控制结构,主阀通过导阀的脉冲信号开启。具有高精度、大排量优势,特别适合核电、LNG储罐等超高压场景。2023年某国际品牌的先导阀已实现0.5%的超压率控制。
爆破片组合阀
将爆破片与安全阀串联使用,兼具爆破片的快速响应和安全阀的可重复使用特性,成为锂电池生产等新兴行业的标配。
选择安全阀需要综合考量五大要素:
设定压力:需低于系统设计压力但高于工作压力
排放量计算:依据API 520/ISO 4126标准,结合介质相态、泄放面积精确计算
介质特性:腐蚀性介质需选用哈氏合金阀体,粘稠流体需配置反冲盘结构
背压影响:常规阀受背压限制,平衡波纹管阀可承受80%背压
环境认证:如海上平台需满足NACE MR0175抗硫化氢腐蚀标准
