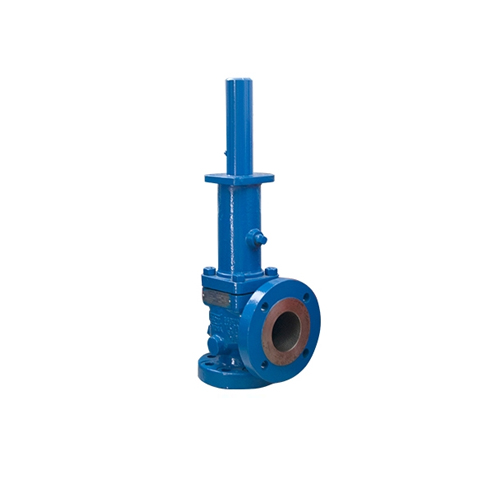

TWB波纹管通弹簧式安全阀

详细介绍

TWB型为背压平衡波纹管弹簧式安全阀。依据API526及API527设计制造检验。可适用于空气、气体、水蒸气、液体等介质的承压设备。

规格 1"x2"~8"x10"

压力级 Class150~2500、PN16~PN420

喉径 D~T（0.7~167.7cm）

温度范围 -196°C~538°C

整定压力 0.34~413barg

标准 ASME VIII卷

性能

整定压力偏差：≤±3%

超过压力： ≤10%

启闭压差： ≤10%

密封性能：符合API 527标准中的规定

特点

阀座与阀体为可分离式、维修方便、经济。

伞形反冲盘能够有效地提高升力，阀瓣在较小超压下就能够迅速地全开启，排放介质，从而达到保护设备目的。

调节圈能够调整满意的启闭压差。

对反冲盘和导向套，阀杆和调整螺钉的材料进行合理的选择以及间隙的适当选取，保证阀瓣运动灵活。

阀瓣、阀座密封面堆焊硬质合金，表面精研后保证高密封性和使用寿命长。

平衡波纹管式安全阀中的波纹管能够消除背压波动对阀门性能的影响，还能保护弹簧和其他内件免受介质的腐蚀。

弹簧和波纹管选材及加工工艺讲究，并进行严格的测试和检查。

产品名称：TWB波纹管通弹簧式安全阀
