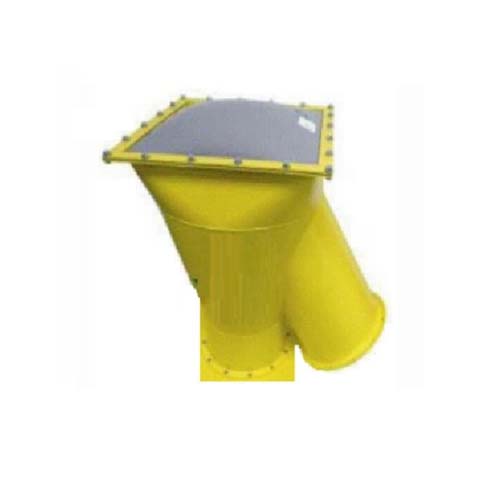

换向泄爆装置

  • 产品名称:换向泄爆装置

  • 型号:
  • 联系电话:18912768349
  • 在线询价
详细介绍

工作原理:换向泄爆装置由换向管道及爆破片组成,输送含尘气体或易燃易爆气体通过换向泄爆装置后,气体流向发生180度转换,当设备中介质发生爆燃时,换向管道通过改变火焰传播方向可以有效降低爆燃在管道中传播的冲击力,并能够达到一个可以接受的安全水平,但是无法完全隔断火焰和泄放压力,泄爆片及时的开启以此泄压释放管道中燃烧爆炸所产生的压力,以此来降低容器内的压力值,防止容器因压力过高而爆炸。


产品特点优势:

1.换向管材质:CS;

2.泄爆片材质:SS304/F46/SS304;

3.标准爆破压力为0.01MPa;

4.工作温度:-30~70℃;

5.开启压力允许误差:±25%;

6.适用工作环境:可燃性粉尘;

7.泄爆片为平板开缝型,泄压面积大;

8.可承受负压;

9.降低爆炸产生的冲击力;

10.法兰连接,易于安装;

11.无需维护;

12.使用寿命长;

13.可选配无火焰泄爆装置;

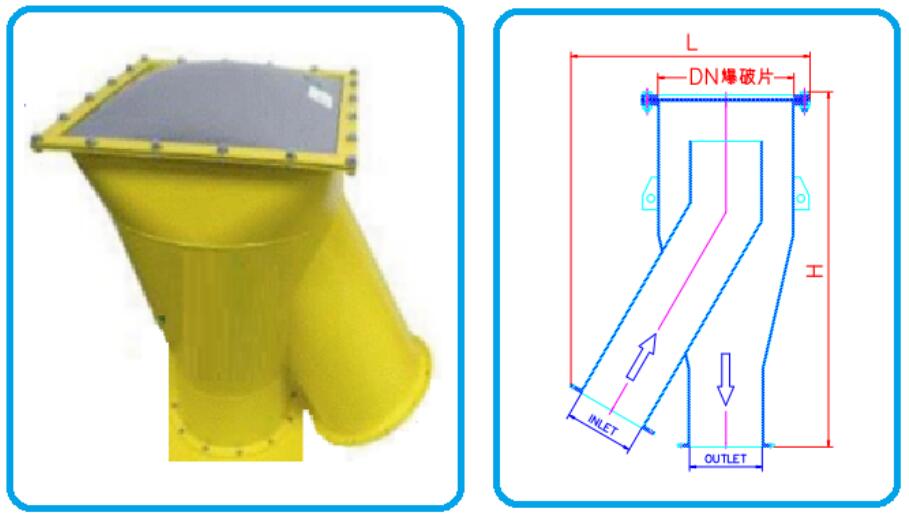

圆形换向泄爆装置规格参数


进出口规格DN×DN

爆破片规格

DN(mm)

泄放面积m2

外径D(mm)

中心孔K(mm)

螺栓孔

n-φL

高度H

(mm)

宽度L

(mm)

DN100

DN200

0.028

180

150

4-12

870

520

DN150

DN250

0.045

215

190

8-12

1142

620

DN200

DN350

0.086

285

260

12-12

1401

755

DN250

DN400

0.126

340

310

12-14

1605

910

DN300

DN500

0.196

400

370

12-14

1860

1025

DN350

DN600

0.283

450

420

16-14

2145

1200

DN400

DN700

0.385

500

470

16-14

2380

1320

DN500

DN800

0.503

600

570

20-14

2675

1555

DN600

DN1000

0.785

700

670

20-14

3085

1820

矩形换向泄爆装置规格参数

进出口

规格

DN×DN

爆破片规格

DN(mm)

泄放面积m2

外径D(mm)

中心孔K(mm)

螺栓孔

n-φL

高度H(mm)

宽度L(mm)

DN200

410x410

0.168

285

260

12-12

1401

755

DN300

580x410

0.238

400

370

12-14

1860

1025

DN400

690x690

0.476

500

470

16-14

2380

1320

DN500

840x840

0.706

600

570

20-14

2675

1555

DN600

910x910

0.828

700

670

20-14

3085

1820

DN700

1245x910

1.133

900

870

32-14

3085

1820
