先导式安全阀的工作原理

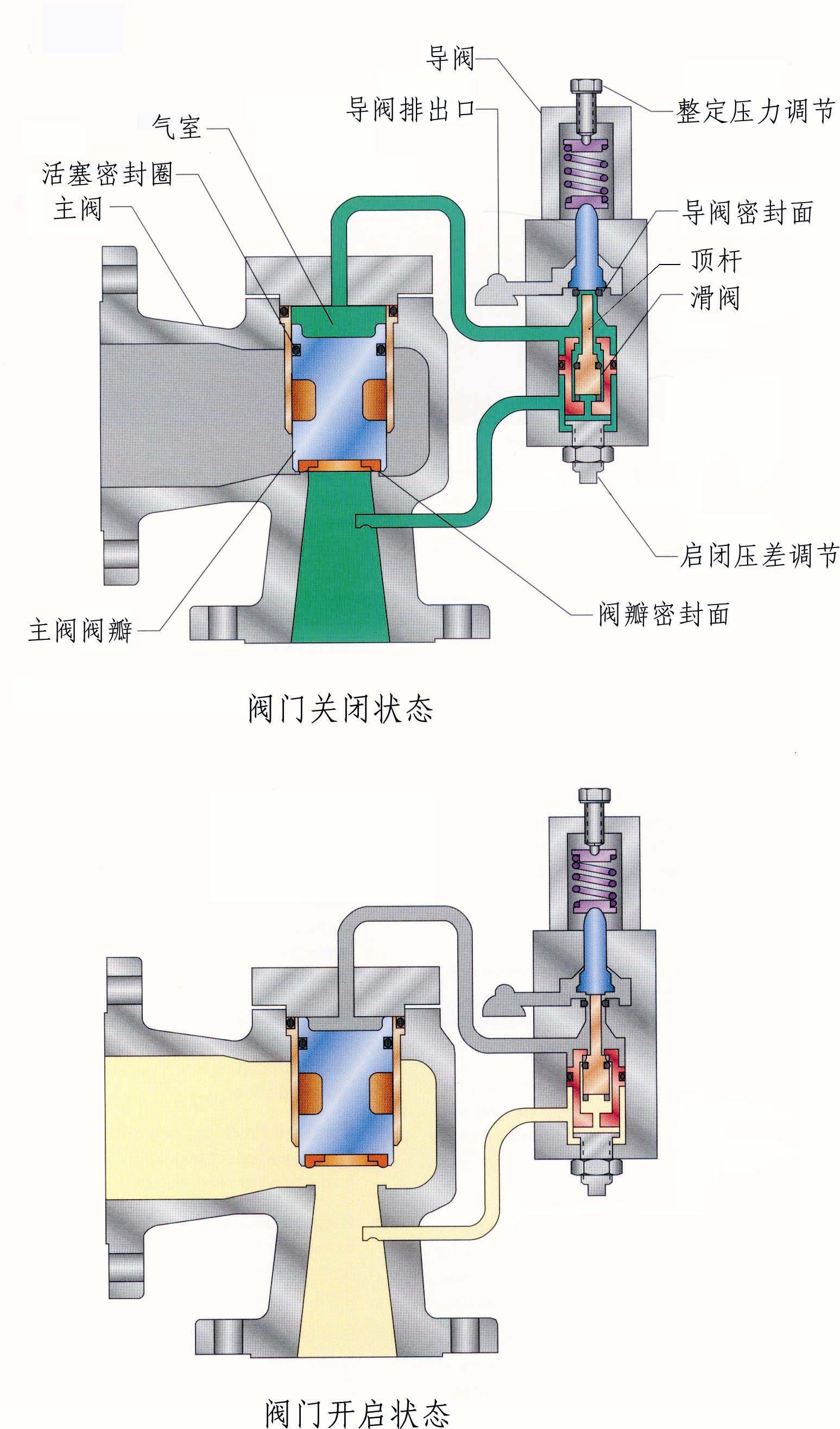

先导式安全阀由主阀和导阀组成。导阀随设备介质压力的变化而动作,主阀则由导阀的驱动或控制而动作。下图是先导式安全阀的动作原理图。
当被保护系统处于正常运行状况时,导阀阀瓣处于关闭状态。系统压力从主阀进口通过导管和导阀传入主阀阀瓣(活塞)上方气室。由于活塞面积大于阀瓣密封面面积,系统压力对阀瓣产生一个向下的合力,使主阀处于关闭、密封状态。
当系统压力升高达到整定压力时,导阀开启,同时滑阀向上移动封闭导阀的进气通道。先导式安全阀主阀阀瓣上方气室的介质经由打开的导阀排出,使主阀阀瓣上方压力降低。主阀阀瓣在进口压力的推动下打开而使系统卸压。
当系统压力降低到一定值时,导阀回座并带动顶杆顶开滑阀。系统压力再次通过导阀传入主阀阀瓣上方气室,并推动先导式安全阀主阀阀瓣关闭。
